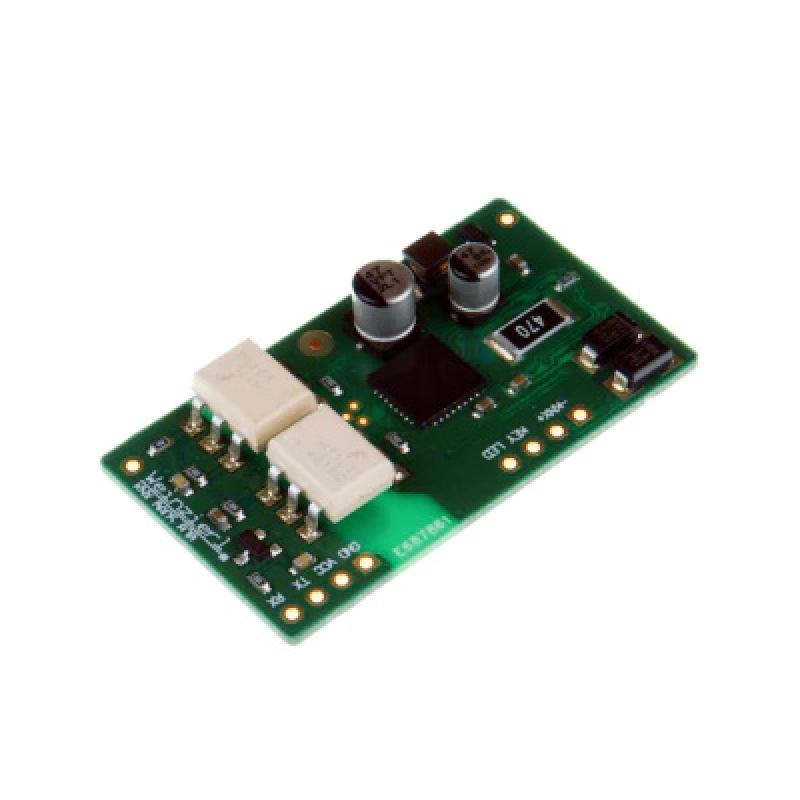

I nostri moduli BAOS integrano un nodo KNX completo, comprendente un ricetrasmettitore e un microcontrollore che esegue lo stack KNX certificato Weinzierl. Le applicazioni possibili per i moduli sono l'integrazione in sensori, attuatori, dispositivi di comunicazione e persino di visualizzazione. La comunicazione con i moduli avviene tramite il protocollo seriale BAOS nel formato FT1.2. Inoltre, il protocollo FT1.2 consente la trasmissione e la ricezione di telegrammi KNX nel formato cEMI (Common External Message Interface).

Vantaggi

Investimenti ridotti
Ottimo rapporto prezzo-prestazioni
Tempi di sviluppo più brevi
Per un concetto di dispositivo modulare
Design semplice dello zoccolo
Software demo gratuito disponibile
Inizio rapido dello sviluppo di dispositivi KNX

Inizio rapido dello sviluppo di dispositivi KNX

Per iniziare rapidamente lo sviluppo di dispositivi KNX, consigliamo il nostro KNX BAOS Starter Kit. Contiene una scheda di sviluppo e due moduli KNX BAOS. Per la scheda di sviluppo forniamo un progetto demo gratuito che implementa il protocollo BAOS e una semplice applicazione. È disponibile uno strumento demo per Windows® per testare il protocollo BAOS da un PC.

È disponibile un database generico ETS (Engineering Tool Software) per impostare i tipi di dati e collegare gli oggetti di comunicazione. Naturalmente, è anche possibile creare database individuali per i propri dispositivi. I Moduli KNX BAOS consentono quindi un rapido sviluppo di dispositivi KNX a valore aggiunto, che naturalmente possono essere certificati dall'Associazione KNX.

Caratteristiche Techniche

• Dimensioni (L x W): 44 x 25 mm
• Alimentazione esterna per UART isolato 3,3....5 V CC
• Consumo di corrente del bus: 3 mA
• Pin esterni: Connettore a pin da 2,54 mm
• Bus KNX +/-, tasto di apprendimento, LED di apprendimento,
• Alimentazione GND/VCC, UART TX/RX
