La Sfida della Continuità Operativa

In contesti industriali e di videosorveglianza urbana, il downtime non è un’opzione. Una singola interruzione del cavo in fibra ottica può paralizzare interi sistemi di controllo o apparati di sicurezza. Il Case Study odierno analizza come l'integrazione degli switch industriali InHand ISM-5012D-P4GSFP8GT24 e dei transceiver S-3553LC20D permetta di creare infrastrutture a "prova di guasto".

La Soluzione Tecnica: Topologia ad Anello (Ring)

A differenza delle topologie a stella, la configurazione ad anello ridondato garantisce che, in caso di rottura di un segmento di fibra, il traffico dati venga reindirizzato istantaneamente (recovery time < 20ms) lungo il percorso alternativo.

Componenti chiave utilizzati:

1. Core Switch: InHand ISM-5012D-P4GSFP8GT24. Uno switch gestito di livello industriale con 4 porte SFP Gigabit, ideale per gestire backbone in fibra.
2. Connettività: Moduli SFP S-3553LC20D. Transceiver monomodali (SM) che garantiscono trasmissioni stabili fino a 20km, essenziali per reti distribuite su ampie aree.

Scheda Tecnica degli Asset

MSTP su Topologia ad Anello

A differenza del classico RSTP che crea un unico albero logico per tutta la rete, l'MSTP permette di raggruppare diverse VLAN in Istanze (MSTI). In una rete ad anello, questo significa che possiamo far girare il traffico di alcune VLAN in senso orario e altre in senso antiorario, sfruttando tutta la banda disponibile della fibra.

1. Parametri di Configurazione Chiave

Per garantire che gli switch InHand reagiscano correttamente in caso di guasto sulla tratta in fibra, i parametri devono essere armonizzati:

• MST Region Configuration: Tutti gli switch nell'anello devono avere lo stesso Region Name e Revision Number.
• VLAN-to-Instance Mapping: Definiamo quali VLAN appartengono a quale istanza.
  • Esempio: Instance 1 (VLAN 10-20), Instance 2 (VLAN 21-30).
• Bridge Priority: Determina quale switch ISM-5012D sarà il "Root Bridge". In un anello, solitamente si imposta lo switch più vicino al centro stella/server con la priorità più bassa (es. 4096).
• Path Cost: Fondamentale per la fibra. Con i moduli S-3553LC20D Gigabit, il costo di default è solitamente 20000. Modificando questo valore, forziamo il protocollo a bloccare una specifica porta dell'anello per evitare il loop.

2. Comportamento della Ridondanza (Failover)

Quando il link tra due switch si interrompe:

1. I moduli SFP rilevano la perdita di segnale (Loss of Signal).
2. MSTP ricalcola l'albero per l'istanza colpita.
3. La porta "Blocked" (quella che manteneva l'anello aperto per evitare loop) passa istantaneamente in stato di Forwarding.

3. Perché MSTP con Hardware InHand?

Gli switch ISM-5012D-P4GSFP8GT24 offrono una gestione hardware del frame che minimizza il tempo di calcolo del protocollo. Usando i transceiver S-3553LC20D, la stabilità del link fisico riduce i "falsi positivi" di interruzione, comuni in ambienti industriali con forti interferenze elettromagnetiche.

Pro Tip: In una topologia ad anello con MSTP, configurate sempre le porte rivolte verso i dispositivi finali (PLC, Telecamere IP) come Edge Ports (o PortFast). Questo evita che la rete si blocchi ogni volta che un singolo dispositivo viene acceso o spento, velocizzando la convergenza totale.

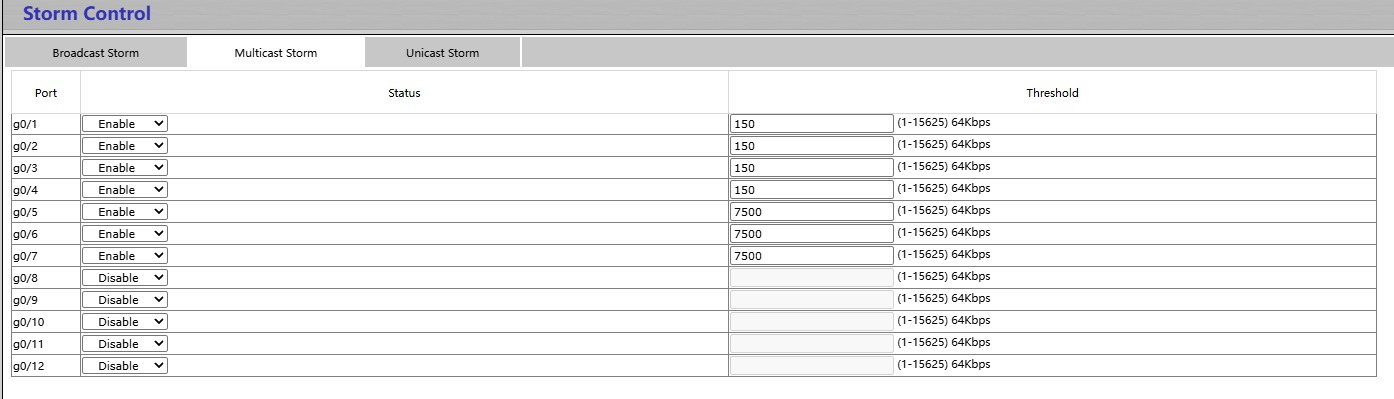

Ottimizzazione e Sicurezza della Rete: L'Implementazione delle VLAN

Una topologia ad anello ridondata, come quella realizzata con gli switch InHand ISM-5012D e i moduli S-3553LC20D, fornisce l'essenziale resilienza fisica. Tuttavia, per massimizzare l'efficienza e la sicurezza in ambienti critici, è indispensabile segmentare logicamente la rete attraverso le VLAN (Virtual Local Area Network).

Le VLAN consentono di dividere una singola infrastruttura fisica in più reti logiche separate, garantendo che i diversi tipi di traffico non interferiscano tra loro e che la sicurezza sia intrinseca alla progettazione.

Segmentazione del Traffico Critico con VLAN

Nel nostro scenario di rete industriale, abbiamo identificato due flussi di traffico primari, ciascuno con requisiti distinti in termini di priorità, latenza e sicurezza:

• VLAN 100: Telecontrollo Industriale
  • Descrizione: Questa VLAN è dedicata al traffico sensibile dei sistemi di controllo industriale (es. PLC, SCADA, telemetria). Richiede una latenza estremamente bassa e la massima affidabilità per garantire il funzionamento continuo dei processi produttivi o delle infrastrutture critiche.
  • Vantaggi: Isolando il traffico di telecontrollo, si previene che congestioni o problematiche su altre sezioni della rete possano influire sulla stabilità operativa. La priorità di questo traffico può essere elevata tramite QoS (Quality of Service), assicurando che i comandi e i dati di stato raggiungano i dispositivi in tempo reale.
  • Sicurezza: Separa i dispositivi di controllo da potenziali minacce provenienti da altre sezioni della rete, riducendo la superficie d'attacco.
• VLAN 200: Videosorveglianza IP
  • Descrizione: Questa VLAN gestisce il flusso dati delle telecamere IP ad alta risoluzione. Questo tipo di traffico è caratterizzato da un elevato consumo di banda e dalla necessità di una trasmissione costante per evitare perdite di frame o ritardi.
  • Vantaggi: La segregazione del traffico video previene che l'elevata occupazione di banda delle telecamere rallenti le comunicazioni critiche di telecontrollo. Inoltre, permette una gestione più semplice della banda e una diagnostica più mirata in caso di problemi di streaming.
  • Scalabilità: Consente di aggiungere o rimuovere telecamere senza influire sulla configurazione o sulle prestazioni della VLAN di telecontrollo.

Benefici dell'Approccio VLAN su Anello Ridondato

L'abbinamento delle VLAN con la topologia ad anello ridondato offre un'architettura di rete estremamente robusta:

1. Isolamento Logico: Anche se tutti i dati viaggiano sulla stessa fibra fisica, le VLAN li mantengono logicamente separati, come se avessero cavi dedicati.
2. Sicurezza Migliorata: Ogni VLAN agisce come un dominio di broadcast separato, limitando la diffusione di attacchi o malfunzionamenti a un segmento specifico della rete.
3. Gestione Semplificata: La diagnostica e la risoluzione dei problemi diventano più agevoli, potendo isolare e analizzare il traffico di una specifica VLAN senza impattare il resto della rete.
4. Ottimizzazione delle Prestazioni: Con la possibilità di assegnare priorità di traffico (QoS) alle VLAN, si garantisce che i dati più critici ricevano sempre la banda e la latenza necessarie.
5. Flessibilità e Scalabilità: È possibile espandere la rete aggiungendo nuove VLAN per futuri servizi (es. VoIP, automazione IIoT) senza dover modificare l'infrastruttura fisica esistente.

Gli switch InHand ISM-5012D, con le loro funzionalità di Layer 2/3, supportano pienamente la configurazione di VLAN 802.1Q, permettendo una gestione granulare del traffico e un'implementazione efficace di questa strategia di segmentazione in ambienti industriali esigenti.

Conclusione e Design Thinking

L'implementazione di questa architettura non riduce solo il rischio di fermo macchina, ma ottimizza i costi di manutenzione a lungo termine. Grazie alla diagnostica avanzata degli switch InHand, è possibile monitorare lo stato dei link in tempo reale, intervenendo prima che un degrado del segnale diventi un'interruzione totale.
