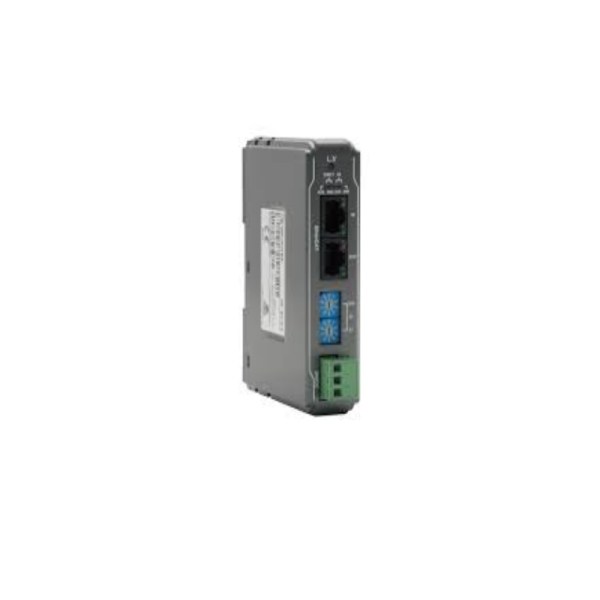

iR-ECAT – EtherCAT Communication Coupler

L'iR-ECAT che collega i moduli I/O della serie iR funziona come uno slave EtherCAT, che consente il controllo da parte dei controllori master EtherCAT semplicemente dopo aver importato il file di descrizione ESI (EtherCAT Slave Information file) dell'iR-ECAT. Conforme a ETG5001, comodo da configurare e facile da usare, iR-ECAT è uno strumento potente per l'integrazione di sistemi EtherCAT nell'industria dell'automazione industriale.

Caratteristiche tecniche

• Il numero di terminali bus dipende dal consumo di potenza
• Punto di ingresso digitale Max. 256
• Punto di uscita digitale Max. 128
• Canale di ingresso analogico Max. 64
• Canale di uscita analogico Max. 64
• Velocità di trasferimento dati 100 Mbps
• Protocollo Slave EtherCAT
• Isolamento Rete-logica: Sì
• Numero di porte 2
• Alimentazione 24 VDC (-15%/+20%)
• Dissipazione di potenza Nominale 100mA/24VDC
• Corrente per il bus interno Max 2A/5VDC
• Consumo di corrente 270mA/5VDC
• Isolamento di potenza Sì
• Fusibile di back-up ≤ 1,6A Auto-recupero
• Rivestimento PCB Sì
• Involucro in plastica
• Dimensioni LxHxP 27 x 109 x 81 mm
• Peso Circa 0,15 kg
• Montaggio Montaggio su guida DIN 35 mm
• Struttura di protezione IP20
• Temperatura di stoccaggio -20° ~ 70° C (-4° ~ 158° F)
• Temperatura di funzionamento 0° ~ 55° C (32° ~ 131° F)
• Umidità relativa 10% ~ 90% (senza condensa)
• Immunità EMC Conforme a EN 55032: 2012+AC: 2013, Classe A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005
