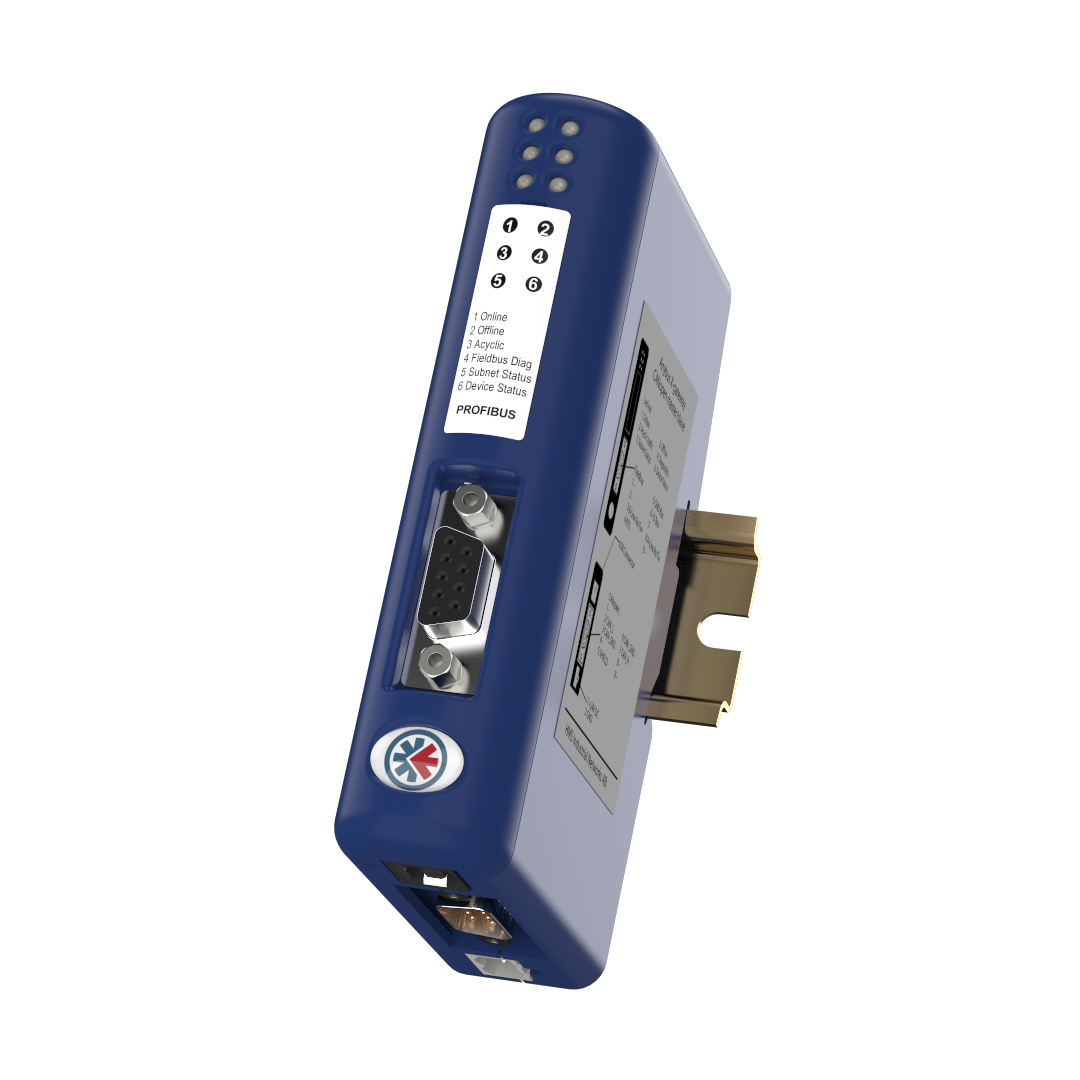

Anybus®. Communicator per Profibus permette all'utente di connettere e fare comunicare praticamente qualsiasi dispositivo seriale su una rete Profibus.
Anybus®. Communicator è testato in conformità alle attuali specifiche che garantiscano la compatibilità della rete Profibus.
Esso agisce come un dispositivo slave sulla rete e presenta i dati presenti sulla porta seriale al controller master come dati I/O.
Anybus®. Communicator supporta la comunicazione seriale RS232, RS422 e RS485 senza alcuna modifica a livello hardware.
Questo consente la connettività ad una vasta gamma di dispositivi seriali.
Tipiche applicazioni di serie comprendono azionamenti a frequenza variabile, sensori, attuatori, interfacce uomo-macchina, lettori di codici a barre, lettori RFID e bilance industriali.
Non è richiesta un'elevata capacità di programmazione per impostare l'Anybus®. Communicator: la configurazione viene eseguita attraverso uno strumento gratuito e facile da usare basato su Windows&trade. ACM (Anybus Configuration Manager).
L'ACM può essere usato per configurare i protocolli seriali master come Modbus o altri protocolli di tipo master-slave.
La configurazione di un'applicazione Modbus è semplicissimo: basta seguire la procedura guidata del software ACM.
Anybus®. Communicator può essere facilmente configurato in modo da consumare o produrre stringhe dinamiche di dati seriali.
Con una vasta gamma di dispositivi supportati, Anybus®. Communicator per Profibus mette a disposizione dell'utente una delle soluzioni più complete per la connettività seriale Profibus.
| Connessioni | Connette dispositivi seriali alla rete Profibus |
| Interfacce di comunicazione | Selezione RS232/422/485 via software |
| Numero massimo di dispositivi | Multi-drop fino a 31 nodi |
| Montaggio | Barra DIN - PE via barra DIN |
| Certificazioni | CE, UL &. cUL marked |
| Protocolli supportati | Modalità Modbus RTU Master, Generic Data e DF1 |
| Configurazione | Tramite Anybus Configuration Manager |
| Dimensioni | 120 mm x 75 mm x 27 mm |
| Alimentazione | 24 VDC |
| Temperatura di esercizio | 0 to +55°C |
| Assorbimento | max 300mA |
| Baudrate | 9.6, 19.2, 93.75, 187.5 K, 0.5, 1.5, 3, 6, 12 M |
| I/O Input | 244 bytes (max 416 bytes in+out) |
| I/O Output | 244 bytes (max 416 bytes in+out) |
| Mech Rating | IP20 |
| Configurazione | Anybus Configuration Manager per Windows |
| Interfacce di comunicazione | RS232, RS422, RS485 |
| Isolamento Galvanico | Standard per entrambi Profibus e seriale |
