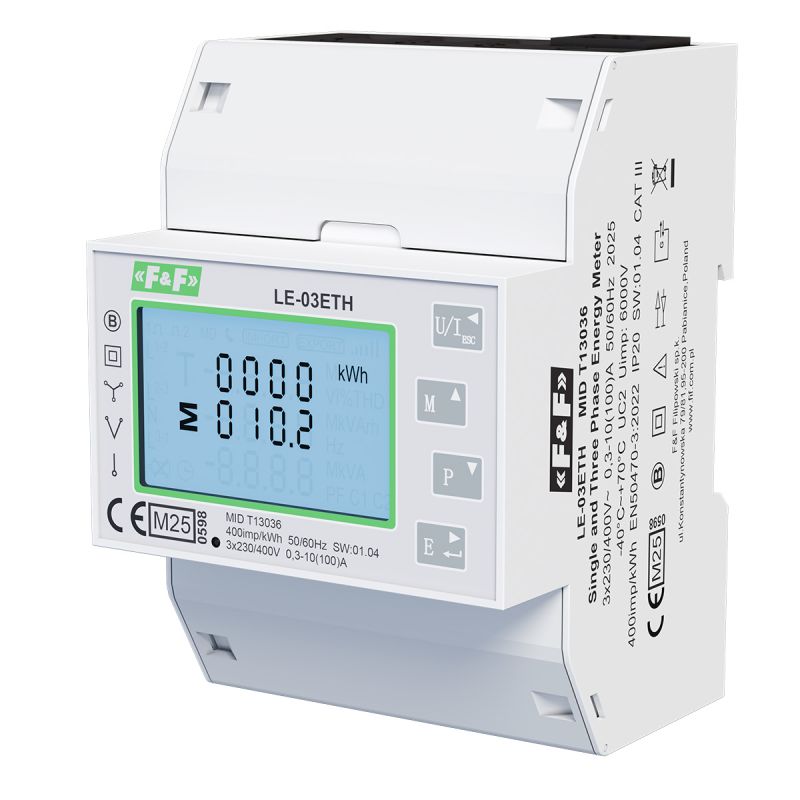

LE-03ETH Contatore di consumo energetico trifase MID

Il LE-03ETH è un contatore di energia elettrica elettronico, multifunzionale e certificato (dichiarazione MID), idoneo per la misurazione diretta. Il contatore è progettato per la lettura remota tramite la porta di comunicazione Ethernet integrata e il supporto al protocollo Modbus TCP.

• Trifase
• Bidirezionale
• Misurazione diretta 100 A
• Indicazione di kWh/kvar (immessi/prelevati)
• Indicazione dei parametri di rete
• Certificato MID
• Protocollo Modbus TCP
• Porta Ethernet
• Display LCD multifunzione retroilluminato
• Protezione della configurazione del contatore tramite password

Caratteristiche Tecniche

• Misurazione: Diretta / Semi-diretta
• Interfaccia di comunicazione: Modbus TCP
• Tensione nominale: 3×230/400 V AC
• Corrente di base: 10 A
• Corrente massima: 3×100 A
• Frequenza nominale: 50÷60 Hz
• Classe di protezione dell'isolamento: Classe II
• Custodia: Plastica PC+ABS
• Classe delle condizioni ambientali - meccaniche: M1
• Classe delle condizioni ambientali - elettromagnetiche: E2
• Autoconsumo del contatore: 10 VA; 2 W
• Campo di indicazione del numeratore: 0÷9999999,9 kWh
• Costante del contatore: 400 imp/kWh
• Compatibilità: MID
• Display: LCD retroilluminato (blu)
• Umidità (senza condensa): ≤95%
• Retroilluminazione LCD: SÌ
• Segnalazione di lettura: LED rosso
• Sovraccarico: 30×Imax / 10 ms
• Isolamento: 4 kV/1 min.; 6 kV/1,2 µs
• Tensione misurata L-N: 100 ÷ 276 V AC
• Tensione misurata L-L: 173 ÷ 480 V AC
• Morsetto: Morsetti a vite 4 - 25 mm²
• Coppia di serraggio: 3,5 Nm
• Temperatura di esercizio: -25÷55°C
• Dimensioni: 4 moduli (72 mm)
• Montaggio: Su guida da 35 mm (DIN)
• Grado di protezione: IP51
