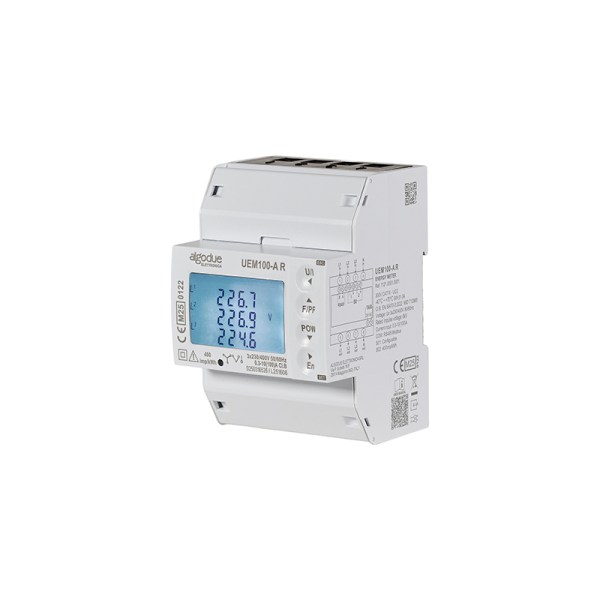

UEM100-A R inserzione diretta 100A, RS485 Modbus RTU

UEM100-A R per la comunicazione RS485 Modbus RTU

Contatore di energia compatto a 4 moduli DIN per la misura dell’energia in applicazioni industriali e civili, dotato di comunicazione integrata su rete RS485 Modbus RTU. Certificato MID, è idoneo all’utilizzo per fini di fatturazione. L’energia attiva è conforme alla norma EN 50470-3, classe B (MID). L’energia reattiva è conforme alla norma IEC/EN 62053-23, class 2. Oltre alla misura dell’energia, il dispositivo misura i principali parametri elettrici e li rende disponibili sia da display che sulla porta COM integrata. La porta consente la gestione remota del contatore attraverso rete RS485.
Dotato di LED metrologico frontale, simboli grafici intuitivi e coprimorsetti sigillabili. L’analisi del valore di MTBF, l'accurata selezione dei componenti e l’ottimizzazione delle temperature operative interne, unite a stringenti controlli di produzione, assicurano prestazioni elevate e lunga durata nel tempo.

Caratteristiche Tecniche

•  Custodia: conforme a DIN 43880

Alimentazione

• Autoalimentato
• Range: tensione nominale ±20%
• Consumo massimo: 1 W, 2 VA
• Configurazioni di inserzione:
  • 3ph/ 4 fili/ 3 correnti
  • 3ph/ 3 fili/ 2 correnti
  • 1 ph/ 2 fili/ 1 corrente

Comunicazione

• Porta isolata: RS485
• Protocollo: MODBUS RTU
• Velocità di comunicazione: 2.4 / 4.8 / 9.6 / 19.2 / 38.4 kbps

Sicurezza

• Conforme a: IEC 62052-11, IEC 62052-31
• Classe inquinamento: 2
• Classe di protezione: II

Condizioni Ambientali

• Ambiente meccanico: M1
• Ambiente elettromagnetico: E2
• Temperatura di funzionamento: -40°C ... +70°C
• Temperatura di stoccaggio: -40°C ... +75°C
• Umidità relativa (senza condensa): max 95%
• Grado di protezione del pannello frontale / morsetti: IP51 / IP20
• Installazione: Uso interno
