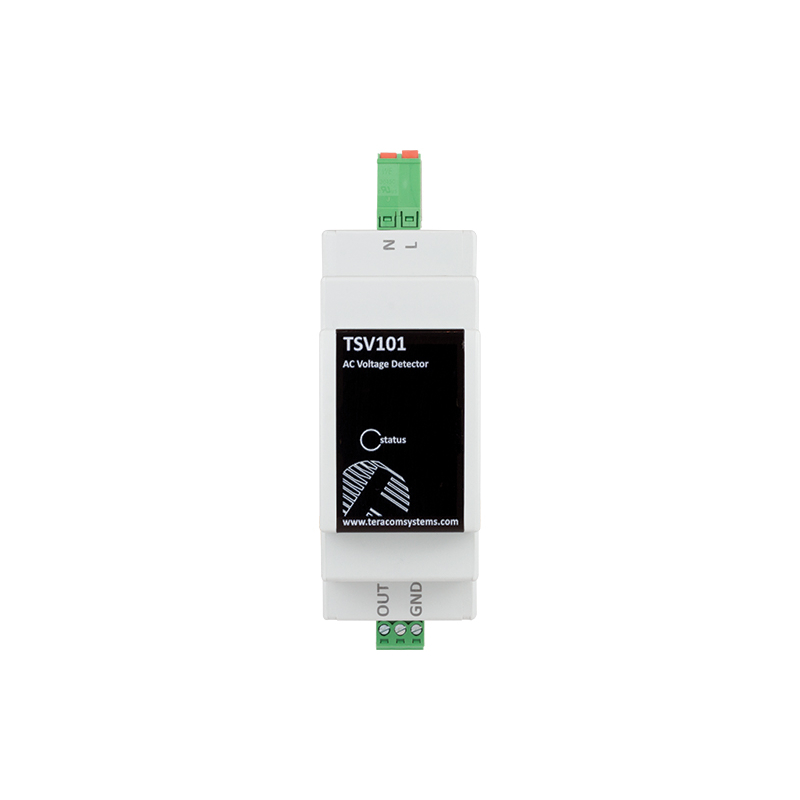

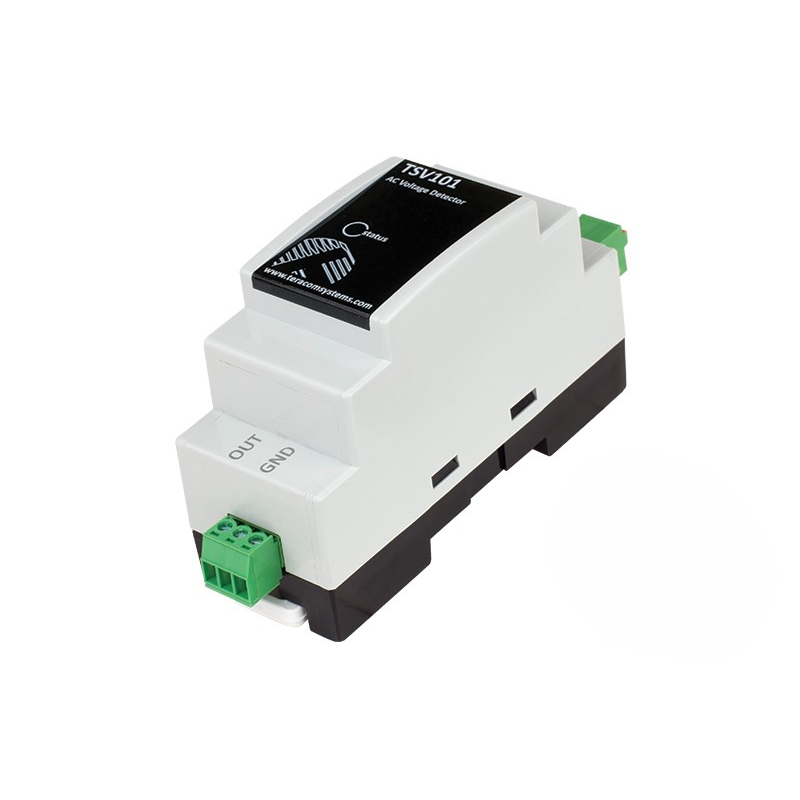

TSV101 Rilevatore di Tensione AC

Il TSV101 è un rilevatore di tensione AC con uscita a collettore aperto optoisolata. Rileva la tensione in due intervalli: da 85 a 250 VAC e da 170 a 250 VAC. L'intervallo è impostabile tramite un ponticello (jumper) interno. Il TSV101 utilizza esclusivamente componenti elettronici; non sono presenti componenti meccanici o elettromeccanici. Ciò migliora la durata del rilevatore. L'isolamento galvanico è ottenuto grazie all'uso di un fotoaccoppiatore sull'uscita. Il rilevatore è alimentato unicamente dalla tensione monitorata. Progettato per la massima versatilità, il TSV101 rileva la presenza o l'assenza della tensione di rete in sistemi UPS, alimentatori, sorgenti elettriche e linee di alimentazione. Il suo design per il montaggio su guida DIN garantisce un'installazione rapida e sicura.

Caratteristche Tecniche

• Isolamento galvanico tra la linea AC e l'uscita digitale per una maggiore sicurezza
• Due livelli di rilevamento della tensione AC selezionabili, regolabili tramite un ponticello (jumper) interno
• Compatibile con reti AC sia a 115V che a 230V per applicazioni versatili
• Protezione IP30, che garantisce durabilità negli ambienti industriali
• Bassa deriva termica, per mantenere prestazioni affidabili in diverse condizioni
• Design autoalimentato, che funziona direttamente dalla tensione monitorata
• Intervallo di tensione operativa: da 0 a 250 VAC
• Livello di rilevamento con ponticello (jumper) aperto: 85 VAC
• Livello di rilevamento con ponticello (jumper) chiuso (predefinito): 170 VAC
• Soglia di tolleranza: ±8 VAC
• Intervallo di temperatura operativa: da 0 a +40 °C
• Intervallo di umidità operativa: dal 5 all'85% di umidità relativa (senza condensa)
• Dimensioni: 85 x 35,1 x 23,5 mm

Applicazioni Tipiche

• Avvisi di interruzione dell'alimentazione AC per sistemi di allarme e notifica
• Monitoraggio della tensione AC all'ingresso di sistemi UPS (Gruppi di continuità)
• Automazione industriale e applicazioni di controllo dei processi
• Gestione intelligente dell'energia durante il funzionamento a batteria

Rilevatore può essere utilizzato con:

• Modulo IO Ethernet TCW241
• Data logger Ethernet TCW220
• Modulo IO remoto TCW122B-CM
• Modulo IoT industriale TCW242
• Modulo per il monitoraggio energetico TCW260
• Modulo IO digitale Ethernet TCW181B-CM
• Modulo IO universale 4G LTE TCG140-4
