SMART POWER MONITOR HUB

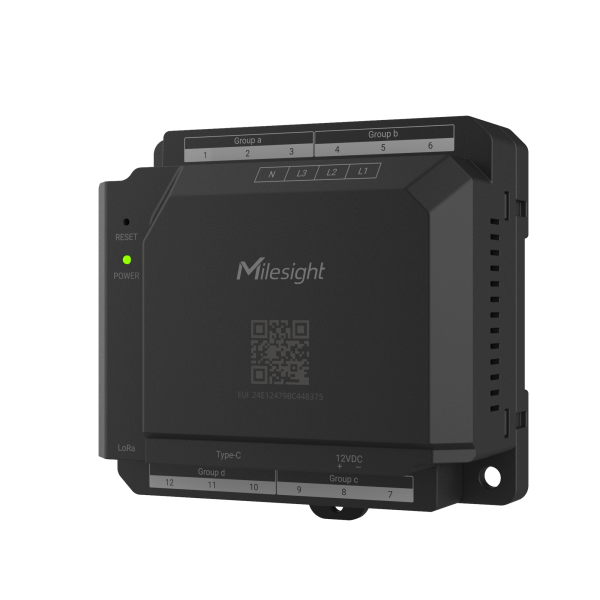

Il CTH01 Smart Power Monitor Hub è un dispositivo multicanale ad alte prestazioni progettato per la raccolta e l'analisi dei parametri elettrici. Supportando l'acquisizione simultanea di 12 canali di corrente e 3 canali di tensione, insieme a un calcolo ad alta precisione, il CTH01 fornisce un set completo di parametri elettrici, tra cui potenza, energia, fattore di potenza, distorsione armonica e sbilanciamento delle tensioni trifase. Dotato di comunicazione wireless LoRaWAN® e Bluetooth per la configurazione locale, il CTH01 si integra perfettamente nei sistemi di gestione dell'energia, fornendo dati affidabili per supportare il risparmio energetico, la manutenzione preventiva e la ripartizione dei costi.

Il CTH01 è progettato per edifici commerciali, impianti industriali, data center e complessi residenziali multi-tenant per consentire la misurazione precisa del consumo energetico, il monitoraggio della qualità della rete e l'analisi operativa delle apparecchiature per i circuiti critici all'interno dei sistemi di distribuzione elettrica.

Caratteristiche Tecniche

Monitoraggio Completo e Accurato

• Fornisce misurazioni ad alta precisione di potenza ed energia attiva, reattiva e apparente.
• Integra funzioni di analisi della qualità della rete, come il THD (distorsione armonica totale) di tensione/corrente e lo sbilanciamento delle tensioni trifase.
• Conforme agli standard IEC 62053-21/23 per garantire misurazioni di livello professionale.
• Supporta sensori di temperatura esterni per il monitoraggio termico dei cavi.

Configurazione e Distribuzione Flessibile

• I 12 canali di corrente possono essere configurati indipendentemente per uso monofase, raggruppati in 4 circuiti trifase o utilizzati in modalità mista.
• Supporta l'uso combinato di trasformatori di corrente a nucleo apribile (100A/300A/500A/1000A) e sonde di Rogowski da 4000A (le sonde devono essere coerenti all'interno dello stesso gruppo).
• Consente una misurazione agevole della tensione tramite collegamento diretto ai terminali o mediante un accessorio magnetico non invasivo opzionale.
• La configurazione dei parametri, la lettura dei dati e la calibrazione della direzione della corrente possono essere eseguite da remoto tramite l'app Toolbox via Bluetooth, eliminando la necessità di accesso fisico al dispositivo.

Affidabilità e Archiviazione di Grado Industriale

• Frequenza di campionamento di 6-8kHz per garantire l'accuratezza della misurazione dei dati.
• Archivia record di dati periodici, log degli eventi e fino a 12 mesi di valori massimi/minimi mensili e totali di energia.
• Supporta allarmi con soglie definite dall'utente e allarmi di sovraccarico o fuori intervallo avviati direttamente dal dispositivo.

Potente Espansione e Integrazione

• Protocollo LoRaWAN® integrato per un'integrazione fluida con la piattaforma di sviluppo Milesight e piattaforme di terze parti.
• Supporta gli aggiornamenti FUOTA (Firmware-Update-Over-The-Air) per il potenziamento delle funzionalità a distanza.
