OPC UA Gate 840D  GATEWAY SINUMERIK

Il gateway consente di leggere i dati completi della macchina utensile SINUMERIK 840D. Fornisce l'accesso alla parte NC con i suoi dati di asse, utensile, programma e azionamento nonché allarmi specifici. Inoltre, è possibile stabilire una connessione al SIMATIC Siemens S7 integrato. I dati di entrambe le connessioni sono disponibili tramite le interfacce OPC UA e MQTT e possono quindi essere utilizzati per varie applicazioni di Industria 4.0.

Con uaGate 840D è possibile leggere e riutilizzare dati importanti di mandrini e assi, come la coppia e il consumo di energia, in varie applicazioni. Inoltre, è accessibile il programma attivo, i sottoprogrammi e lo strumento attualmente utilizzato. Ad esempio, questi dati sono disponibili per il monitoraggio delle condizioni, la manutenzione predittiva, per la registrazione dei dati o per attività di analisi, come il monitoraggio del mandrino e degli assi. Il gateway può anche essere utilizzato per acquisire dati da controller SINUMERIK 840D precedenti. A causa del file di simboli di dati preconfigurato per il caso d'uso standard basato su un canale, tre assi e un mandrino, l'utente non richiede alcun know-how specifico SINUMERIK per la lettura dei dati.

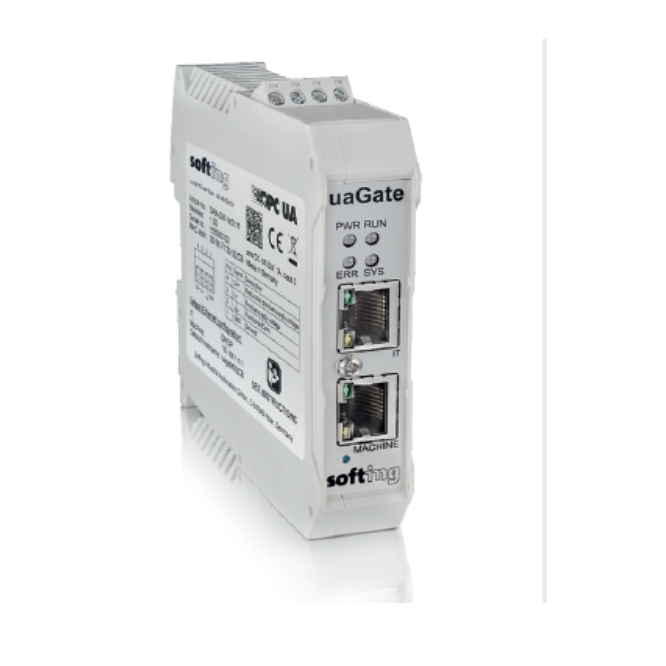

Il prodotto può essere semplicemente montato accanto alla NCU SINUMERIK su una guida DIN e richiede un'alimentazione a 24 V CC. Dispone di due interfacce Ethernet indipendenti, una indirizzata alla macchina e l'altra indirizzata alla rete IT. Tra questi, il gateway funge da firewall. La configurazione viene eseguita in pochi clic utilizzando qualsiasi browser Web e il server Web integrato.

Caratteristiche Tecniche

Accesso ai dati nell'area PLC e NC della Siemens SINUMERIK 840D Solution Line

• Accesso a molti diversi Siemens SINUMERIK 840D sl
• Integrazione dei dati in strumenti di gestione di livello superiore come i sistemi ERP, MES o SCADA
• Server OPC UA integrato che fornisce una comunicazione aperta e indipendente dalla piattaforma
• Accesso all'area NC contenente i dati di assi, utensili, programmi, azionamenti e allarmi specifici
• Utilizzo dei dati per scopi di analisi, monitoraggio dello stato, manutenzione predittiva o registrazione dati (data logging)
• Nessuna licenza Siemens aggiuntiva necessaria
• Configurazione iniziale senza richiedere la programmazione di PLC o NC

Configurazione semplice

• Utilizzo di file di simboli predefiniti per configurazioni standard, come un canale con quattro assi e quattro azionamenti
• Caricamento (upload) di file AWL creati da file di simboli NCVar Selector definiti dall'utente per la connessione NCK
• Facile importazione di simboli da progetti SIMATIC STEP 7/TIA Portal per la connessione PLC S7
• Configurazione del gateway tramite server web integrato e browser web standard

Sicurezza testata nel settore

• Interfacce Ethernet fisicamente separate che proteggono SINUMERIK da accessi non autorizzati tramite la rete IT
• Supporto di standard di sicurezza come SSL/TLS, certificati X.509 e autenticazione utente per la comunicazione OPC UA e MQTT
