TRB141-CEI0-16 Gateway LTE I/O per teledistacco CEI 0-16 completo di software di configurazione secondo la norma

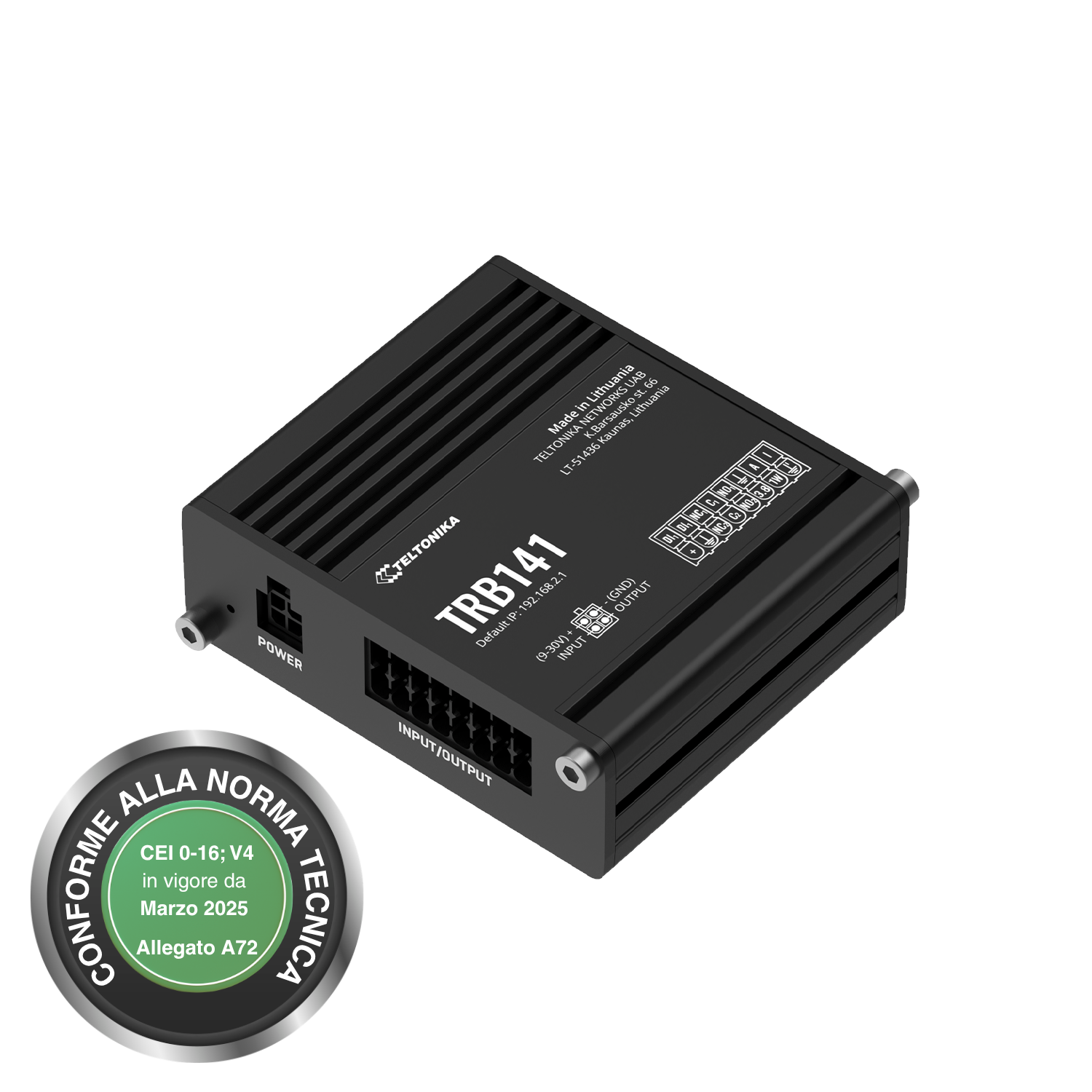

Il Teltonika TRB141 è un gateway LTE industriale compatto, progettato per il controllo e il monitoraggio remoto tramite I/O digitali su rete cellulare. Grazie alla combinazione di connettività LTE Cat 1 (con fallback 2G), ingressi/uscite digitali configurabili e alimentazione 9–30 VDC, il TRB141 si presta come soluzione alternativa per realizzare la funzione di modem GSM/LTE richiesta dalla Norma CEI 0-16 (par. 8.8.6.5 e Allegato M) per il teledistacco degli impianti di generazione connessi in media tensione.

Nella catena di teledistacco, il TRB141 riceve il comando SMS dal distributore di rete e lo traduce in un'azione sull'uscita digitale open-collector, che pilota il Dispositivo Di Interfaccia (DDI). L'ingresso digitale acquisisce il feedback di stato del DDI (contatto ausiliario NA/NC) e lo ritrasmette via SMS al distributore.
Il dispositivo dispone di 2 ingressi/uscite digitali configurabili (DI/DO) tramite socket a 4 pin, sufficiente per gestire il comando di telescatto (DO) e il feedback di stato (DI) verso il DDI

Con il prodotto viene fornito anche il software di configurazione conforme alla norma.

Nel caso il quadro elettrico non sia dotato di batterie è possibile utilizzre il dspositivo DRC-40A e delle batterie esterne.

Caratteristiche Tecniche

Hardware

• Mobile: 4G/LTE (Cat 1), 3G, 2G
• CPU: Qualcomm, ARM Cortex A7, 1.2 GHz
• Archiviazione: 512 MBytes Flash (200 MBytes per lo spazio utente)
• Memoria: 128 MBytes RAM (50 MBytes per lo spazio utente)
• Opzioni di alimentazione: Presa di alimentazione a 4 pin, 9-30 VDC
• SIM: 1 x Alloggiamento SIM interno (2FF)
• Connettori antenna: 1 x SMA per mobile
• Ingressi/Uscite:
  • Su presa a 4 pin: 2 x Ingresso digitale/Uscita digitale open collector (configurabile)
  • Su presa a 16 pin: 1 x Ingresso isolato, 1 x Ingresso Single wire, 1 x Ingresso analogico (con capacità 4-20mA), 1 x Uscita relè con ritenuta (latching), 1 x Uscita relè senza ritenuta, 2 x Ingresso Dry/Wet (configurabile)
• Altro: 1 x Micro USB slave
• LED di stato: 3 x Tipo di connessione, 5 x Intensità del segnale, 1 x Alimentazione
• Temperatura operativa: Da -40 °C a 75 °C
• Involucro: Alloggiamento in alluminio con opzione di montaggio su guida DIN
• Dimensioni (L x A x P): 74.5 x 25 x 64.4 mm
• Peso: 136 g

Software

• Sistema operativo: RutOS
• Protocolli di rete: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSLv3, TLS 1.3, ARP, PPP, PPPoE, DHCP, Telnet
• VPN e tunneling: OpenVPN, IPsec, GRE, PPTP, SSTP, Stunnel, DMVPN L2TP, ZeroTier, WireGuard
• Monitoraggio e Gestione: WEB UI, CLI, SSH, CALL, SMS, TR-069, SNMP, JSON-RPC, MQTT, MODBUS, RMS
• Monitoraggio connessione: Reboot tramite Ping, Reboot tramite Wget, Reboot periodico, LCP e ICMP per ispezione link
• Soluzioni Cloud: RMS, FOTA, Azure IoT Hub, Cloud of Things, Cumulocity, ThingWorx
• Servizi: DDNS, Web filter, Traffic Logging
